transformador de corriente de núcleo dividido en interiores

id 6 mm transformador de corriente de núcleo dividido en interiores

cambio constante de fase en todo el rango
de tamaño pequeño, tipo abrazadera, fácil de usar sin necesidad de cortar el cable
varias características de configuración y salida
Rohs obediente, ce, etl certificado

Artículo No.:
CT304

Pregunte ahora

Categorías de Producto

Productos

Detalle del producto

transformador de corriente de núcleo dividido en interiores ct304

banda de frecuencia :

50hz ~ 60hz

fuerza dieléctrica:

3000vrms / 2 segundos entre seg. / pri.

Corriente nominal:

30a 50hz

corriente maxima:

@ 20Ω / 40a 50hz

resistencia de carga nominal:

@ 20Ω

dcr:

460 ± 10% Ω

voltaje de salida vo:

0,03

error máximo (rango 5-80a):

error de linealidad: ≤1%

tiempos de sujeción:

≥500 veces

temperatura de funcionamiento:

-10 ～ 50 ℃ & emsp; 0 ～ 90% hr

temperatura de la tienda:

-30 ～ 80 ℃ & emsp; 0 ～ 90% hr

N º de Modelo.	corriente de entrada nominal (un)	salida nominal	exactitud	dimensión (unidad: mm / pulgada)

				Ф	un	si	C	re	mi
ct301	5-85a (5、10、50、60、75）	0-50ma o 0.333v	0.5% ~ 3%	10	27,0	25,0	42,5	para ser definido	para ser definido
				0,394	1.063	0,984	1.673
ct302	10-300a （10、50、100、200、250、300）	0-200ma o 1a / 5a	0.5% ~ 3%	24	46,0	34,0	66,0
				0.945	1.811	1.339	2.598
ct303	5-180a （10、50、100、120、150）	0-100ma o 1a	0.5% ~ 3%	dieciséis	33,0	31,5	43,5
				0.630	1.299	1.240	1.713
ct304	5-30a （5、10、15、20、30）	0-30ma o 0.333v	0.5% ~ 3%	6 6	26,4	16,0	32,0
				0.236	1.039	0.630	1.260
ct305	10-630a （20、100、250、300、400、630）	0-500ma o 1a / 5a	0.5% ~ 3%	36	58.0	40,5	84,8
				1.417	2.283	1.594	3.339
ct312	5-85a (5、10、50、60、75）	0-50ma o 0.333v	0.5% ~ 3%	10	23,5	26,2	42,0
				0,394	0.925	1.031	1.654
ct313	10-200a （10、50、100、200）	0-200ma o 1a	0.5% ~ 3%	dieciséis	30,5	31,0	45,2
				0.630	1.201	1.220	1.780
ct314	10-300a （10、50、100、200、250、300）	0-200ma o 1a / 5a	0.5% ~ 3%	24	45,0	33,8	64,7
				0.945	1.772	1.331	2.547
ct315	10-1000a （20 、 100、250、300、400、630 800 1000）	0-500ma o 1a / 5a	0.5% ~ 3%	36	58.0	40,5	84,0
				1.417	2.283	1.594	3.307

aplicaciones

diseño de transformador de corriente de núcleo dividido se utiliza para aplicaciones de automatización y monitoreo de eficiencia energética. Estos incluyen la asignación de costos de submedición, el consumo dinámico de energía y el análisis de carga máxima .

La serie ztc de transformadores de corriente de núcleo dividido de corriente alterna es un diseño compacto de núcleo dividido fácil de usar que se instala fácilmente para aplicaciones de medición. son ideales para sistemas de medición distribuidos y se pueden volver a instalar en instalaciones existentes y equipos sin interrupción, ya que no hay requisitos para la desconexión y reconexión del cableado.

gabinete de distribución

xiamen ztc technology se especializan en núcleos de anillo magnético y transformadores de corriente para seguridad eléctrica y medición de potencia. Somos uno de los principales proveedores de productos y tecnologías para la protección contra descargas eléctricas y fallas eléctricas.

también, nuestro transformador de corriente de núcleo dividido y bobinas rogowski utilizadas para aplicaciones de automatización y monitoreo de eficiencia energética. Estos incluyen la asignación de costos de submedición, el consumo dinámico de energía y el análisis de carga máxima.

Etiquetas relacionadas :

enviar un mensaje

Productos relacionados

Venta caliente abrazadera transformador CT CT312

id 10mmclamp transformador ct cambio constante de fase en todo el rango de tamaño pequeño, tipo abrazadera, fácil de usar sin necesidad de cortar el cable varias características de configuración y salida Rohs obediente, ce, etl certificado

Alta precisión de División del núcleo del transformador de corriente para la medición de energía y sistema de casa inteligente

Estándar / Personalizado transformador de corriente de núcleo dividido Constante en el cambio de fase en el rango entero Pequeño en tamaño,tipo de pinza,fácil de usar sin necesidad de cortar el cable Varios de configuración y características de salida Compatible con RoHS, CE, ETL Certificado.

tipo de pinza transformador de corriente ct313

Id 16mm tipo abrazadera transformador de corriente cambio constante de fase en todo el rango de tamaño pequeño, tipo abrazadera, fácil de usar sin necesidad de cortar el cable varias características de configuración y salida Rohs obediente, ce, etl certificado

transformador de corriente de núcleo dividido de alta precisión ct315

Id 36mm transformador de corriente de núcleo dividido cambio constante de fase en todo el rango de tamaño pequeño, tipo abrazadera, fácil de usar sin necesidad de cortar el cable varias características de configuración y salida Rohs obediente, ce, etl certificado.

Transformador de corriente de núcleo dividido 200a ct314

transformador de corriente de núcleo dividido: id 24 mm cambio constante de fase en todo el rango de tamaño pequeño, tipo abrazadera, fácil de usar sin necesidad de cortar el cable varias características de configuración y salida Rohs obediente, ce, etl certificado

transformador de corriente tipo abrazadera CT332

Transformador de corriente tipo abrazadera ID 45 mm con diseño de tornillo constante en el cambio de fase en todo el rango de tamaño pequeño,tipo abrazadera,fácil de usar sin necesidad de cortar el cable varias de configuración y características de salida Cumple con rohs, CE,certificado ETL

Tipo de pin transformador de corriente de fase cero zct507

* alta sensibilidad y cambio de carga cercano a cero * excelentes características en temperatura y equilibrio * pequeño cambio de voltaje de salida después de un gran impulso de CC * una variedad de características de configuración y salida * utilizado para la detección de fugas de corriente

transformador de corriente de precisión de alta precisión pct822

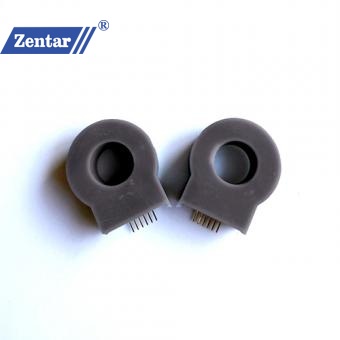

transformador de corriente de alta precisión ﹡ Alta precisión, amplio rango de linealidad para corriente de salida ﹡ Tamaño pequeño y aspecto elegante ﹡ Montar directamente a pcb ﹡ Una variedad de características de configuración y salida
